產品系列: 四軸轉臺

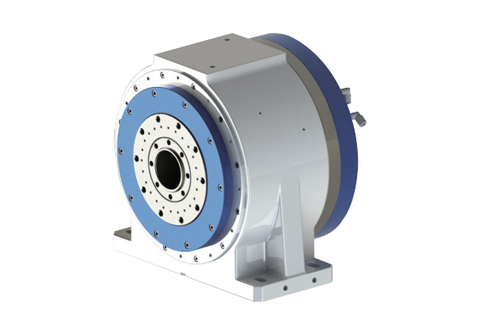

型號:DZDH-255-200-160-200-A26-A

主要應用于數控機床上,作為機床第四軸,可分別以垂直或水平兩種方式安裝于機床工作臺上。

  • 高精度:采用力矩電機直接驅動,大扭矩力矩電機配以高精度的雷尼紹/尼康(可選)等編碼器,無傳動裝置,可進行五軸聯動,實現高精度分割,分度精度可達到±10",重復精度±2"。

  • 轉速高、響應快:相對于傳統蝸輪蝸桿轉臺,本轉臺因采用力矩電機直驅,具有噪音低、無背隙、結構緊湊等特點,最高轉速可達250rpm,同時,該產品可做到0.5秒快速起停,響應快。

  • 密封性:周邊采用環形密封圈密封,全機采用IP65的防護等級,使轉臺滴水不進。
    車銑兩用、五軸聯動、效率高:配合主軸可實現高效的車銑復合加工,銑削時可進行精確分度,車削時可實現高速大扭矩旋轉,A\C軸聯動還可實現連續曲面加工,大幅度提高了加工效率。

  • 強力剎車機構:采用氣缸活塞式剎車方式配以剎車增力機構,使轉臺在相同氣壓下,剎車鎖緊力矩增大到1.5倍,可以承受大扭矩切削。

  • 個性化定制:兼具良好的兼容性,可以根據客戶使用要求和精度要求,為客戶專業定制。

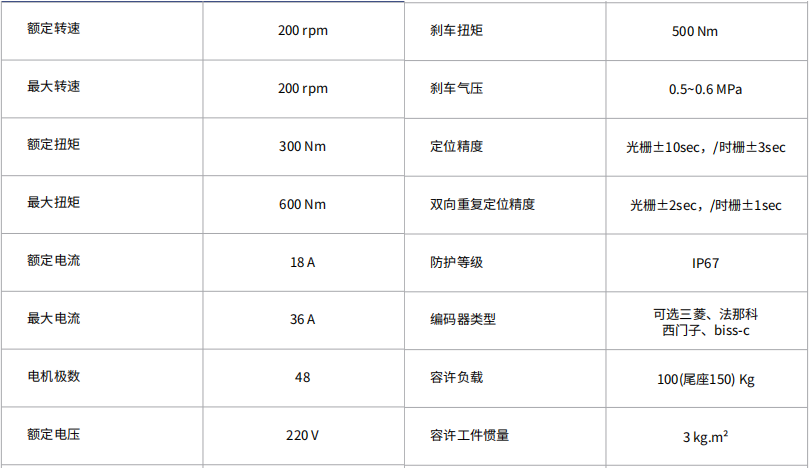

關鍵項目單位數值
盤面直徑mmΦ255
中心高mm160
中心貫穿孔直徑mmΦ46H7
夾緊方式/氣壓
夾緊扭矩Nm400
盤面端面/徑向跳動mm0.01/0.005
驅動方式/力矩電機直驅
驅動器輸入電壓V220
額定/最高轉速Rpm200/200
額定/最高扭矩(S1/S6)Nm200/300
額定/最高電流(S1/S6)A14.5/24
定位精度arc-sec±10
重復定位精度arc-sec±2
最小分度單位degree0.001
承載能力Kg120
整機重量kg150
防護等級/IP67
