本產品是一款標準長度禮帽型減速器，包括14、17、20、25、32規格，所覆蓋的減速比為50、80、100、120，輸入端呈軸輸入型連接，最小額定扭矩為5.4 N.m ，最大額定扭矩為137N.m。50減速比傳動誤差≤75″，其他減速比傳動誤差≤50″。主要應用于輕載荷六關節機器人、沖壓機械手等。
震撼的傳動精度：?jiǎn)渭?jí)傳動比范圍i=30-160，傳動精度高達25角秒，重復定位精度高達5角秒。
超長壽命：昊志機電諧波減速器壽命為L(zhǎng)10:10000小時以上，L50：50000小時以上。
齒形設計：獨創的SP齒形設計，嚙合數達30%以上，有效提升剛性與傳動精度，剛性超出行業最高標準10%，傳動精度超出行業最高標準20%。
專用潤滑脂：自主開發專用潤滑脂，具備噪聲低、耐久性強等優點，以及潤滑脂中獨有的納米級別的特殊成分，可最大限度的降低阻力抑制溫升與磨損。
體積小、重量輕：零件減少50%，體積和重量減少1/3。其中，短筒型諧波減速器體積與重量各減少1/2。

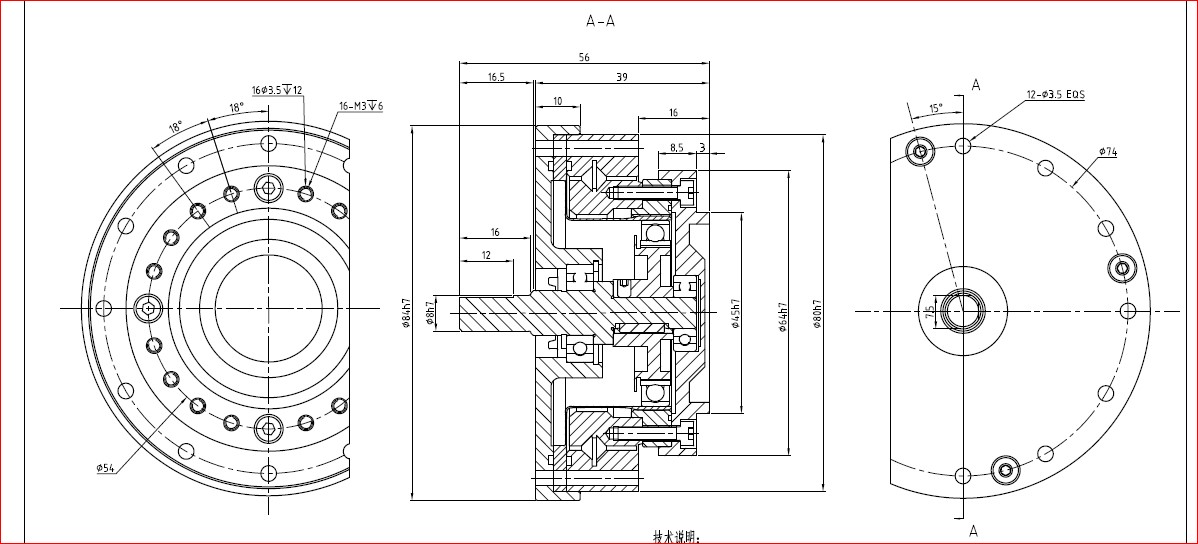

以DHSG-17-100-U-S8諧波減速器為例，其技術參數及外形尺寸如下所示：
技術參數:
外部圖號 性能參數 | DHSG-17-100-U-S8諧波減速器 | |
輸入2000r/min時的額定輸出轉矩（Nm） | 31 | |
啟動/停止時的容許最大轉矩（Nm） | 70 | |
平均負載轉矩的容許最大值（Nm） | 51 | |
瞬間容許最大轉矩（Nm） | 143 | |
容許最高輸入轉速（r/min） | 7300 | |
容許平均輸入轉速（r/min） | 3500 | |
傳動精度 | 75 | |
滯后損失（10-4rad（arc min）） | 2.9（1.0） | |
最大齒隙量（10-5rad（arc sec）） | 6.3（13） | |
起動轉矩（cNm） | 6.5 | |
剛性（彈簧常數）
| T1 (Nm) | 3.9 |
T2 (Nm) | 12 | |
K1 (x104Nm/rad) | 1.10 | |
K2 (x104Nm/rad) | 1.54 | |
K3 (x104Nm/rad) | 1.76 | |
